产品说明

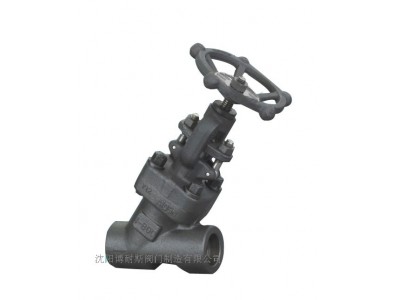

博耐斯J65Y-Y型锻钢截止阀的阀体阀盖为整体锻制而成，强度高，造型美观，材质好。中腔采用自紧密封结构，压力越高，密封性越好。不锈钢自密封圈，拆装方便，密封严密。阀杆表面经致密耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏之虞。
三种阀体盖连接设计形式
一、体盖螺栓连接锻钢截止阀，按这种连接形式设计的阀门，其的阀体与阀盖用螺栓连接，采用缠绕式垫片密封，方便在使用中的维护；
二、体盖焊接连接锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，无外泄漏；
三、是压力自紧式阀盖锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，内部压力越大，其密封性能越好。您可以根据实际情况合理选用我们的锻钢阀门。024-62657366
设计与应用规范
1、设计制造：按ANSIB16.34； API602;BS5352
2、连接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、阀门检测和试验;按API598
4、材料：按AISI/ASTM的规定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、标记按MSS-SP-25
标准材质
序 号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀 瓣 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 3 | 阀 杆 | A182 F6a | A182 F22 | A182 F304(L) | A182 F316(L) |
| 4 | 垫 片 | 304夹柔性石墨 | 316夹PTFE | ||
| 5 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 6 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 圆柱销 | A276 420 | A182F304 | ||
| 8 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 9 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 10 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 11．13 | 螺 母 | A276 420 | |||
| 12 | 阀杆螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 14 | 铭 牌 | SS | |||
| 15 | 手 轮 | A197 | |||
| 16 | 填 料 | 柔性石墨+碳素纤维PTFE | |||
| 适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适 用 温 度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS＝碳钢;AS＝合金钢;SS＝不锈钢
外形结构图
主要外形尺寸
| NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| L | 900-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H（开） | 333 | 333 | 332 | 408 | 406 | 524 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 900Lb-1500Lb | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500Lb | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
