一．设备用途

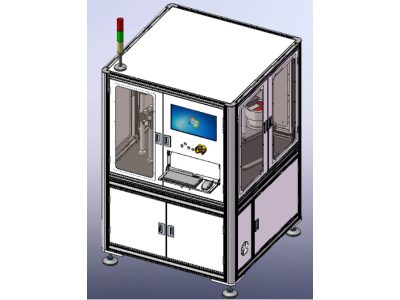

磁铁外观缺陷检测设备可对磁铁外观缺陷和尺寸缺陷进行检测并分类。设备由振动盘自动上料，通过料槽将磁铁导入光学转盘。由马达带动光学转盘旋转，光学转盘承载磁铁依次通过各检测相机工位，将各检测相机工位取得的图像上传工控机处理，根据算法检测结果将磁铁吹入相应的出料口。
二．应用领域
长方体小型磁铁及相似电子元器件。
三．设备特点
1、AOI功能：可检多种缺陷，如缺口、压痕、划伤、气泡、凸点、白斑、黄斑、色差、脏污；可检测尺寸，如侧面厚度尺寸、平行度、垂直度、R角等。
2、高稳定功能：设备机构模块、电气控制模块、光学检测模块均采用高性能精密元器件，保证设备功能的稳定性；
3、检测数据功能：具备数据查询功能、数据导出功能、数据分析功能；
4、用户体验功能：友好的软件操作界面，软件功能简易操作、直观、可视化。
四．技术参数
|
设备参数 |
|
|
项目 |
规格 |
|
整机尺寸 |
1200*1200*1800mm（长*宽*高） |
|
整机重量 |
约580Kg |
|
驱动电压 |
220V 50Hz |
|
功率 |
2KW |
|
气压 |
0.4-0.6MPa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
缺陷检测规格 |
|
|
项目 |
规格 |
|
检测对象 |
银白色磁铁（不带磁性） |
|
|
|
|
|
|
|
|
|
|
误判率 |
良品误判率＜4% 不良品误判率＜10% |
|
检测速度 |
400-550pcs/min |
