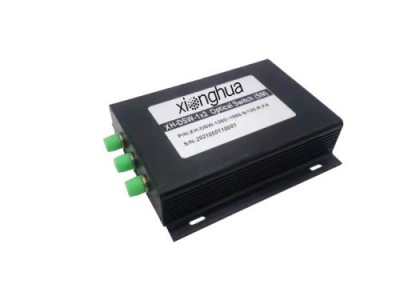

XH-DSW-1X2壳体光开关模块是一种光路控制器件，有着控制光路和转换光路的作用；可实现2路光信号输入，选择其中1路的信号输出（支持双向使用），模块支持按键手动切换和RS-232串口指令控制。在光通信应用中具有重要作用。光开关主要应用于光传输系统中的多路光、LAN多光源/探测器自动换接，以及光传感多点动态监测系统光测试系统中用于光纤、光器件、网络和野外工程光缆测试；光器件装调。
产品特点：
●低插入损耗、波长范围宽
●低信道串扰、高稳定性、高可靠性
●支持手动按键切换与RS-232指令控制
●可选择锁定及非锁定控制类型
参数指标
参数 | 参数值 | |
型号 | XH-DSW-1X2 | |
插入损耗（dB） | 典型值：0.6 最大值：1.2 | |
波长范围（nm） | 800~1310 | 1260~1650 |
工作波长（nm） | 850/980/1310 | 1310/1550/1625 |
回波损耗（dB） | 多模≥30 | 单模 ≥50 |
信道串扰（dB） | 多模≥ 35 | 单模 ≥55 |
偏振相关损耗（dB） | ≤0.05 | |
波长相关损耗（dB） | ≤0.25 | |
温度相关损耗（dB） | ≤0.25 | |
重复性（dB） | ≤±0.02 | |
切换次数（Times） | ≥107 | |
切换时间（ms） | ≤10 | |
传输功率（mW） | ≤500 | |
工作电压（V） | 5 | |
工作温度（℃） | -20~+70 | |
存储温度（℃） | -40~+85 | |
封装尺寸（mm） | (L)104.0×(W)120×(H)28±0.2mm | |
订购信息：XH-DSW-1X2-A-B-C-D
测试波长(A) | 光纤类型(B) | 开关类型(C) | 连接头(D) |
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:其它 | SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 | L:锁定 N:非锁定 | FP:FC/PC FA:FC/APC SP:SC/PC LP:LC/PC X:其它 |
