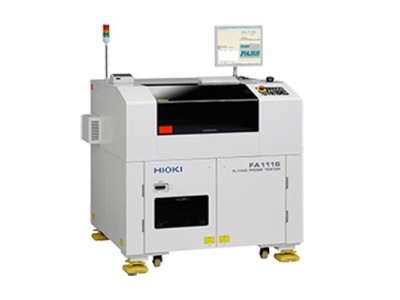

飞针测试仪FA1116高速光板测试机_HIOKI

飞针测试仪FA1116高速光板测试机_HIOKI

飞针测试仪FA1116_HIOKI高速光板测试机特点

·电容法测量,高速光板测试机

·Max.100点/秒的高速测试

·镀金基板及微细线路基板的测试时间提升30%

·搭配新型探针CP1702-01以及最优软着陆控制，实现微细线路的高速测试

·通过5aF的高分辨率的电容法测量，可检出单独线路欠缺的微细不良

·从一般的光板到FPC、BGA、CSP、MCM等微细、高精密基板都可检测

·最小焊盘尺寸15um

·除电容法测量外，标准配备电阻、电感、二极管以及电压测量。另外通过MLCC测量功能，在JIS规格要求下也可实现电容测量。

·通过丰富的测量功能及选件单元的结合，减少待测基板在现场的停放时间

HIOKI飞针测试机FA1116规格

手臂数量  2

测试步数  最多40,000步/piece

                  300,000步/sheet

测试范围  DC测量功能

                  电阻:400μΩ~40MΩ

                  电容:4μF~400mF

                  二极管、三极管(VF):0~25V

                  齐纳二极管(VZ):0~25V

                  短路:400mΩ~40kΩ

                  开路:4Ω~4MΩ

                  电压:0~25V

                  AC测量功能

                  电阻:100Ω~100MΩ

                  电容:10fF~10μF

                  电感:10μH~100mH

测试时间  Max.100points/s

                 (0.1mm移動, 2アーム同時プロービング, 容量測定時)

探针可测区域  610W×510D mm

可测基板尺寸  厚度:0.1~3.2mm

                  外形:50W×50D~610W×510mm

                  元件搭载范围:上测10mm(含板厚),下侧:0.1mm

基板传送  无自动传送规格

电源          AC200V±10%(单相)50/60Hz,3kVA

尺寸·重量  1443W×1656H×1185D mm,1000kg
