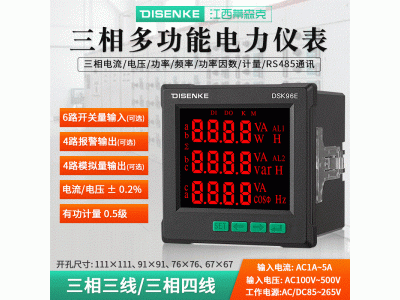

DSK42E多功能电力仪表_单三相综合电量表

DSK42E多功能电力仪表_单三相综合电量表

DSK42E多功能电力仪表_单三相综合电量表

一、产品概述：

    多功能电力仪表能测量电网中常用的电力参数，如三相电流、电压，有功、无功功率，电能统计等，并具备通信联网功能，当客户需要增加开关量输入输出，模拟量输入输出，适合于实时电力监控系统。可用于能源管理系统，电力监控系统，变电站自动化，智能大厦，开关柜等配电网络系统。

    多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，多功能电力仪表应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，可实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU协议。适用于配电柜、智能楼宇。

二、测量功能：

测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有485通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与不同PLC，工控计算机的组网通信。

三、产品特性：

测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能

计量：正反向有功电能，感性容性无功电能

显示：三排LED数码管显示，可视度高

通讯：RS485通讯，MODBUS-RTU协议

输出：2路电能脉冲输出(脉冲常数8000imp/kwh)

扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比

配选：可附加模拟量4-20mA变送输出，开关量输入、开关量输出，上下限越限报警功能

用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理

四、选配说明：

辅助电源：AC/DC85~265V、AC380V、DV24V；

通讯接口(C2)：2路RS485通讯；

开关量输入(K)：可选6路开关量输入；

开关量输出(J)：可选4路开关量输出；

模拟量输出(M)：可选4路模拟量输出。

五、输入信号：

仪表采用了每个测量通道单独采集的计算方式，使用时保持一致、对称，其具有多种接线方式，适用于不同的负载形式。

说明：

A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A 保险丝。

B、电流输入：额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便于拆装。

C、要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！！（功率和电能）

D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线方式；在3个CT的情况下，选择三相四线方式。仪表接线、仪表编程中设置的输入网络应该同所测量的负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量显示的为相电压。

六、外型尺寸：

面框尺寸：120×120；96×96；80×80；72×72

开孔尺寸：111×111；91×91；76×76；67×67

七、选型说明：

多功能电力仪表-数码显示

DSK42E：42多功能电力仪表，外形：120×120、开孔111×111；

DSK96E：96多功能电力仪表，外形：96×96、开孔91×91；

DSK80E：80多功能电力仪表，外形：80×80、开孔76×76；

DSK72E：72多功能电力仪表，外形：72×72、开孔67×67；

多功能电力仪表-液晶显示

DSK42EL：42多功能电力仪表，外形：120×120、开孔111×111；

DSK96EL：96多功能电力仪表，外形：96×96、开孔91×91；

DSK80EL：80多功能电力仪表，外形：80×80、开孔76×76；

DSK72EL：72多功能电力仪表，外形：72×72、开孔67×67；

多功能谐波表-液晶显示

DSK42ELH：42多功能谐波表，外形：120×120、开孔111×111；

DSK96ELH：96多功能谐波表，外形：96×96、开孔91×91；

DSK80ELH：80多功能谐波表，外形：80×80、开孔76×76；

DSK72ELH：72多功能谐波表，外形：72×72、开孔67×67；

多功能复费率表-液晶显示

DSK42ELF：42多功能复费率表，外形：120×120、开孔111×111；

DSK96ELF：96多功能复费率表，外形：96×96、开孔91×91；

多功能谐波复费率表-液晶显示

DSK42ELHF：42多功能谐波复费率表，外形：120×120、开孔111×111；

DSK96ELHF：96多功能谐波复费率表，外形：96×96、开孔91×91；
