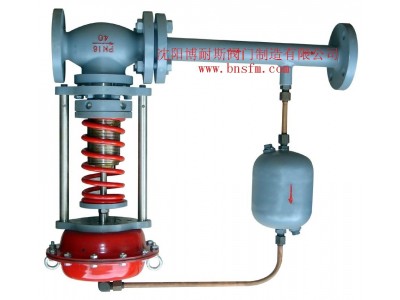

产品说明
博耐斯ZZYP自力式蒸汽减压阀无需外加能源，利用被调介质自身压力为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式蒸汽减压阀具有动作灵敏，密封性好，压力设定点波动力小等，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。微信：sy1668
产品结构
ZZYP自力式蒸汽减压阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
产品特点
（1）自力式蒸汽减压阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节准。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏。
技术参数
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允许压差 (Mpa) | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
| PN40 | 2.0 | |||||||||||||
| 阀盖形式 | 标准型-17～+300℃、高温型+300℃～+450℃ | |||||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||||
| 阀芯形式 | 单座、套筒型阀芯 | |||||||||||||
| 流量特性 | 线性 | |||||||||||||
执行器参数
| 面积(cm ) | 32※ | 80 | 250 | 630 |
| 压力设定范围(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| 压力阀正常工作的 压差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允许上下膜室之间压差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
| 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4" | |||
注：※该工作面积所对应的压力设定范围不适用于DN150-250。
性能指标
| 设定值偏差 | ±8% | |||
| 允许泄露量 (在规定实验条件下) | 硬密封 | 4×0.01%阀额定容量 | ||
| 软密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10气泡/min | 20气泡/min | 40气泡/min | ||
工作温度
| 公称通径 | 15～125mm | 150～250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长件≤200℃ | ||
| 冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | ||
| 软密封 | ≤150℃ | ||
注：※表示该阀允许工作温度，仅当介质为蒸汽时，且耐温至350℃需选用PN40的阀体。
零件材料
| 材料代号 | C（WCB） | P（304） | R（316） | |
| 主要 零件 | 阀体 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 阀芯、阀座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 | |||
| 膜盖 | A3、A4钢涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 弹簧 | 60Si2Mn | |||
| 导向套 | HPb59-1 | |||
外形结构图
主要外形尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法兰接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法兰端间距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 压力调节范围(KPa) | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 大约重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 导压管接口螺纹 | M16X1.5 | ||||||||||||||
